密封條是建筑門窗系統(tǒng)的重要配件。起到隔音、隔熱、水密、氣密封作用。密封膠條按材質可分為橡膠密封條、塑料密封條及復合密封條等；隨著各國對建筑節(jié)能要求的提高，對門窗節(jié)能指標要求越來越嚴，北京率先制定了門窗的保溫節(jié)能指標（U值從3.5W/（㎡·K）降低到2.8 W/（㎡·K），并用為驗收指標，高性能節(jié)能門窗已經成為建筑門窗的主流，門窗節(jié)能要求的提高促進了密封條技術的發(fā)展。密封條作為建筑配件的重要組成部分，要求使用壽命大于20年。由于密封條需長時間經受日光暴曬，雨水侵蝕，因此，材料必須具備優(yōu)良的耐候（防紫外線、耐臭氧、耐熱老化），同時，由于外界氣候需經歷較大的溫度變更，特別在北方高寒地區(qū)，夏冬溫差極大（-30℃～40℃）。因此，材料使用溫度范圍要求廣，作為第一代密封條材料PVC，雖然由于加工藝簡單，價格低廉等特點在密封條初期占領了市場領導位置，但由于自身易老化、低溫條件下彈性喪失等缺陷，隨著國家節(jié)能政策的實施，PVC密封條已列為建筑類淘汰產品，取而代之是使用壽命更長，使用范圍更寬的EPDM材料和桂橡膠材料。三元乙丙建筑密封條的生產受國際石油等因素的影響很大，有的生產企業(yè)為了降低生產成本，大量應用再生膠，使得市面上的密封條質量良莠不齊。
【門窗行業(yè)福音】門窗密封條主要質量問題分析
門窗密封條主要質量問題分析

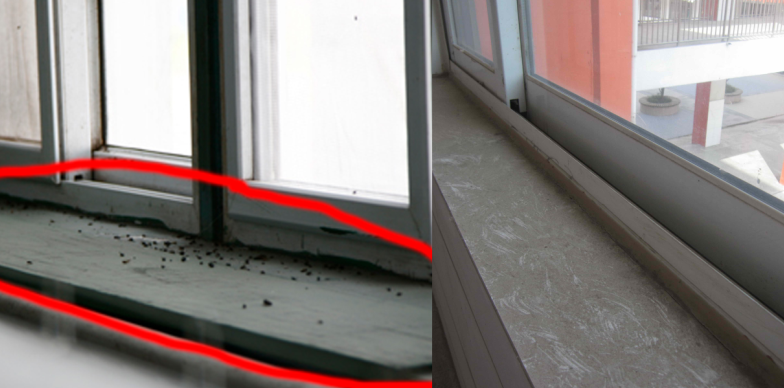

1. 門窗實際關鍵在于密封。施工中的橡膠壓條丟失、漏裝、長度不足；鋁合金窗中玻璃兩側的橡膠壓條選型不當，與間隙大小不吻合，或過窄引致松動甚至松脫，或過寬而無法壓入；使用橡膠壓條材質差，有的甚至使用不到一年就出現(xiàn)嚴重龜裂，因而失去原有彈性而影響密封性能。膠條、毛條下料偏短，造成端頭直接漏水。
【門窗行業(yè)福音】門窗密封條主要質量問題分析

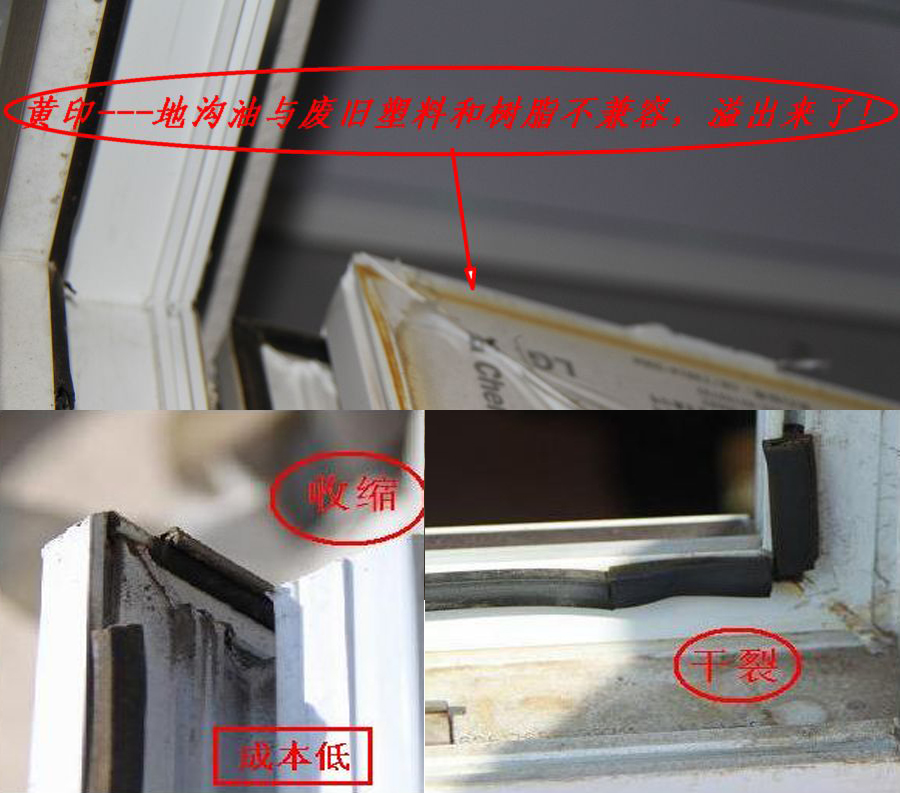

2. 市面上用的密封條材質一般是PVC進行改性的，在軟質PVC里其關鍵作用的無非就是其里面加入增塑劑的好壞，目前比較穩(wěn)定的增塑劑有磷苯二甲酸二辛脂，二丁脂。隨著各種石油化工產品的價格不斷上揚，密封條等橡膠制品價格也在不斷提升。有些不負責任的廠家只看短期利益，開始了從原材料方面的不正當競爭（所謂偷工減料，以次充好，用廢機油，煉油廠剩下的油底子等代替優(yōu)質增塑劑），給廣大消費者帶來了很大的隱患。密封條的問題主要在以下幾個方面：（1）質量不好的密封條會出現(xiàn)表面滲油析出現(xiàn)象，那些廢機油根本和PVC不兼溶，密封條表面很容易出現(xiàn)油脂，在型材表面也染上黃色的痕跡。甚至不環(huán)保有很多揮發(fā)物質，污染空氣。（2）當那些所謂的增塑劑揮發(fā)或滲出以后，密封條就會失去其原有的柔軟性，變得很硬，而且很快老化收縮，這樣門窗密閉的一部分出現(xiàn)很大的縫隙，密閉性變得很差（漏水，漏塵）尤其塑鋼門窗里面的鋼襯會很快被腐蝕，有很多用戶經常發(fā)現(xiàn)在雨季從窗子里面的壓條部位流出很多紅色的液體很臟，那就是門窗漏水鋼襯過早被腐蝕，門窗的壽命會大大的降低。有很多廠家，在使用填充劑方面大做手腳，為追求更大的產量，采用滑石粉，重鈣之類的東西做填充劑，大大增加了密封條產品的比重，（用戶一般多是按公斤買進，按長度使用的）這樣無形中反而增加了成本得不償失。加入重鈣的密封條，來回用手拉伸數(shù)次，其表面會出現(xiàn)少量白色的粉末。
【門窗行業(yè)福音】門窗密封條主要質量問題分析
市場上用來替代EPDM的密封膠條產品已經出現(xiàn)，且已經開始應用到工程實際。即為聚氨酯發(fā)泡密封條，俗稱I-ECO包覆式密封條。
它是由河北崔氏橡塑引進德國全套生產線和技術生產的更加優(yōu)異、更加節(jié)能環(huán)保的高級密封產品由四種質地優(yōu)良的材料復合而成，每款包覆式密封條都有五種顏色——白色，淺黃色，棕紅色、咖啡色以及黑色，不同顏色點綴經典門窗，由外及內的滿足客戶需求,產品立足中高端，不僅美觀大方，更有20年品質保證。在耐老化、耐疲勞、壓縮變形測試、壓縮力測試、熱傳導K值測試、水侵性、水滲透性等測試中均取得超越所有傳統(tǒng)產品的優(yōu)秀的結果；同時包覆式密封條節(jié)能環(huán)保、隔音降噪、抗強紫外線，無毒、不與任何油漆、清潔劑發(fā)生反應，迎合新時代綠色健康主題。
